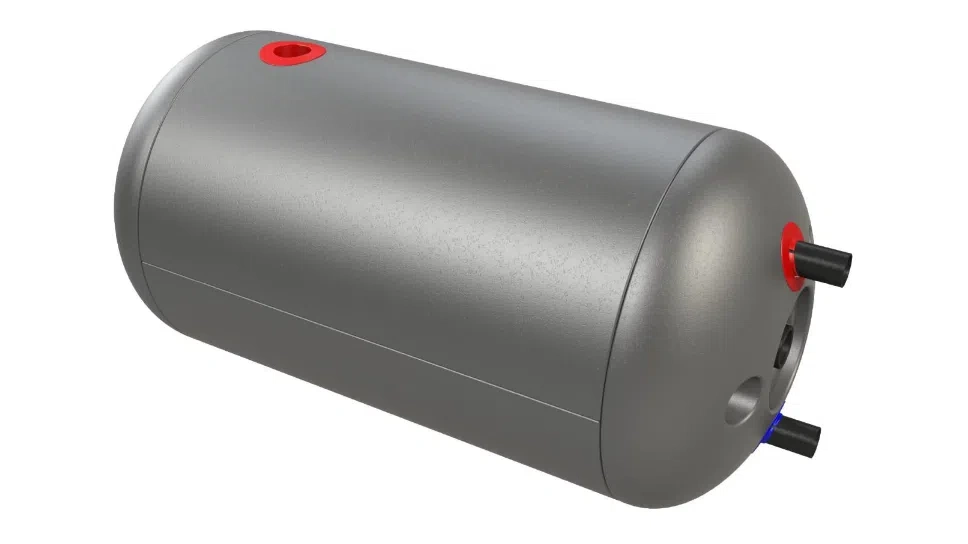

Elektromet horizontální polystyrenová nádrž WGJ-G Max 100l s dvojitým hadem 203-10-200

Průměr pracovního prvku rotoru

25 cm

Zásobníky a ohřívače užitkové vody typu WGJ-g jsou určeny k ohřevu a akumulaci teplé užitkové vody pro potřeby bytů, rodinných domů, dílen apod.

Vyrábějí se ve variantě s dvojitou spirálou: ohřívač-výměník WGJ-g MAX.

Tato zařízení mají tlakové nádrže na užitkovou vodu z ocelového plechu pokrytého uvnitř vrstvou speciálního vysokoteplotního keramického smaltu, který je chrání proti korozi vytvořením skelného povlaku.

Dodatečnou antikorozní ochranou nádrží je hořčíková anoda, jejíž činnost je založena na rozdílu elektrochemických potenciálů materiálu nádrže a anody.

• Přípojka studené užitkové vody uvnitř nádrže je zakončena vodítkem průtoku vody, které omezuje směšování přiváděné studené užitkové vody s teplou vodou.
• Tepelná izolace je vyrobena z pěnového polystyrenu.
• výměník s dvojitou spirálou:
  • kapacita zásobníku: 101 dm³
  • plocha cívky: 0,46 m²
  • účinnost teplé užitkové vody
  • 70/10/45 °C: 235 dm³/h
• topný výkon 70/10/45°C: 9,7 kW
• provozní parametry zásobníku: maximální tlak a provozní teplota pr = 0,6 MPa tr = 80°C
• parametry topného média: maximální tlak a provozní teplota pr = 0,6 MPa tr = 100°C
  • Rozměry výměníku:
  • rozměr V: 1060 mm
  • rozměr D: 500 mm
  • rozměr E: 860 mm
  • rozměr A: 230 mm
• rozměr K: 65 mm
• hořčíková anoda (průměr x délka): 25 x 300 mm

Legenda technického výkresu:

• ZW: přívod studené užitkové vody ¾" (modrý kryt)
• CW: teplá užitková voda, odtok ¾" (červený kryt)
• AN: hořčíková anoda na 1¼" zástrčce
• RK: Uzavřená trubice teploměru s vnitřním průměrem 12 mm
• MC: oběhové pouzdro ½"
• MP: podkova spojovací objímka 1"
• KW: konektor cívky 1¼"
• KG: topná zástrčka 1½"
• MG: ohřívací pouzdro 1½"
• WE: přívod topné vody 1¼"
• WY: zpátečka topné vody 1¼"
