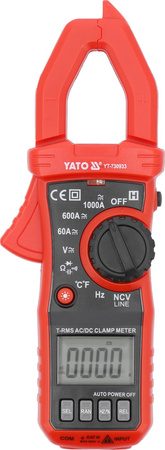

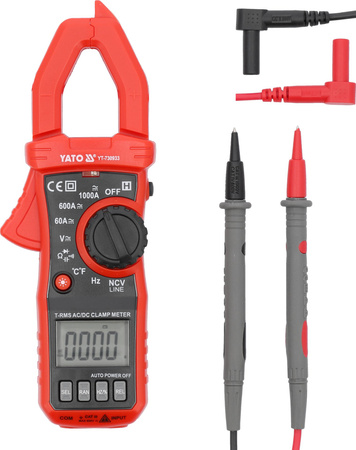

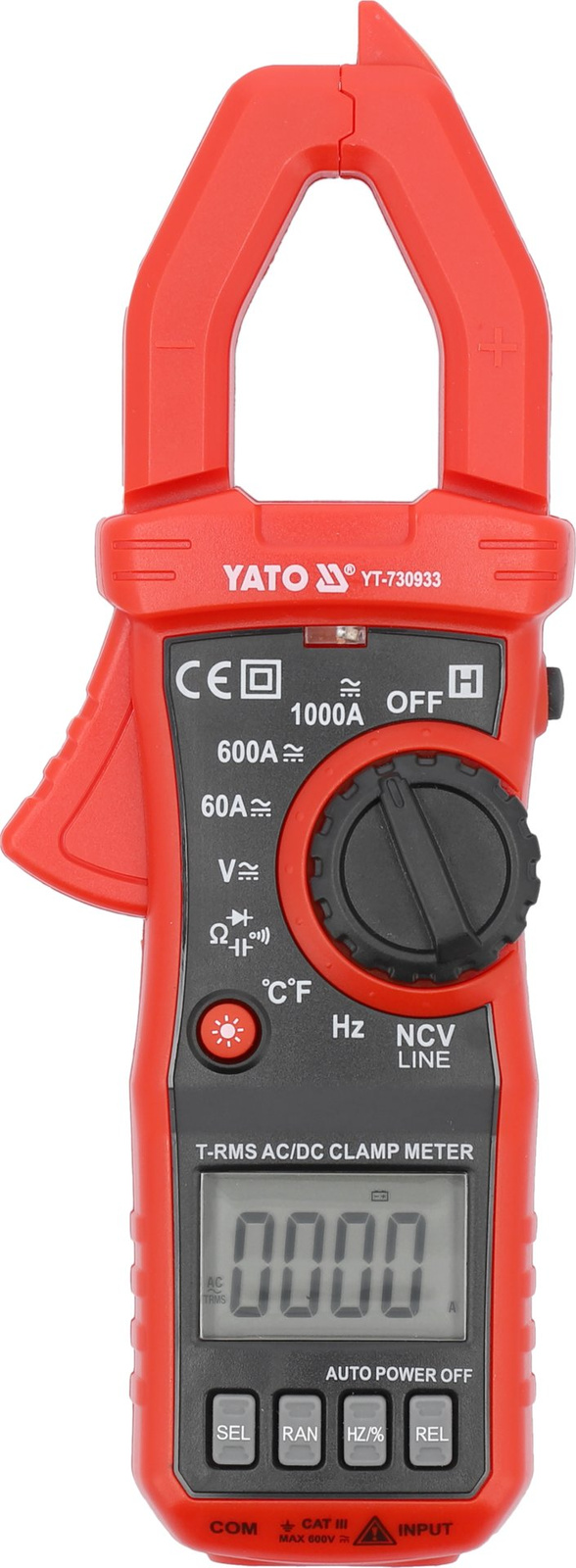

Klešťový měřič Yato True RMS AC/DC 10MA-1000A YT-730933
- Klešťový měřič Yato YT-730933 s funkcí True RMS pro přesné měření AC/DC proudu od 10mA do 1000A. Je vybaven LED svítilnou, LCD displejem a testem kontinuity a představuje nepostradatelný nástroj pro elektrikáře a servisní techniky.
Univerzální klešťový měřič s funkcí TRUE RMS, s automatickým a ručním nastavením rozsahu. Umožňuje základní a pokročilá měření elektrických veličin. Kleštěmi lze měřit stejnosměrný i střídavý proud v rozsahu od 10 mA do 1000 A. Měření probíhá bez rozpojení obvodu nebo odpojení od zdroje napájení. Měřič umožňuje měřit mnohem vyšší proud než běžné elektroměry. Dráty sondy mají silikonovou, pružnou a tepelně odolnou izolaci.
Poznámka: Měřiče schopné měřit stejnosměrný proud, včetně YT-730933, používají Hallův senzor, který měří hodnotu intenzity magnetického pole. Magnetické pole Země je přirozené, proto jsou údaje stejnosměrného měřiče nenulové. Před každým měřením stejnosměrného proudu přiblížíte měřicí přístroj ke zkoušenému kabelu, vynulujete jej tlačítkem REL, poté jej připnete na zkoušený kabel a odečtete výsledek.
Základní měření:
- měření střídavého napětí: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
- měření stejnosměrného napětí: D.C. 0-1000 V
- měření střídavého proudu: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
- měření stejnosměrného proudu: D.C. 0-1000 A
- měření odporu: 0-60 MΩ
- test diod: IF 2 mA, UR 3.2 V
- test spojitosti obvodu: 0-50 Ω
Další měření:
- měření kondenzátorů: 0-100 mF
- měření frekvence: 0-10 Mhz
- měření teploty: -30 až 1000 °C
- bezkontaktní detekce střídavého napětí: NCV
- měření rozběhového proudu
- měření přítomnosti fáze (funkce vzorkovače)
Přesnost měření:
Příklad stanovení přesnosti měření střídavého proudu. Výpočet výsledku měření: 30 A
- přesnost měření měřiče YT-730933 pro tento rozsah je : ±(2,5 %+10), rozlišení 0,01 A
- výpočet vzorce chyby měření: (výsledek měření x 2 %) + 30 x rozlišení
- výpočet: (30 x 2,5 %) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A
Skutečný výsledek včetně chyby měření pro indikaci 30 A = 30 ± 0,85 A.
- výsledek včetně chyby měření pro indikaci měření střídavého napětí: 235 V = 235 ± 2,85 V
- výsledek včetně chyby měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,146 V
Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.
Vestavěné funkce:
- TRUE RMS - měřič s touto funkcí zobrazuje skutečnou efektivní hodnotu střídavého napětí nebo proudu. Na rozdíl od měřičů s průměrováním ukazují přístroje s TRUE RMS správnou hodnotu nejen pro sinusové průběhy, ale také pro sinusové průběhy zkreslené např. vyššími harmonickými nebo čtvercovými či trojúhelníkovými průběhy. Nezbytná funkce všude tam, kde se v obvodu objevují spínané zdroje, pohony motorových měničů, vzduchotechnické instalace atd.
- NCV - bezkontaktní indukční detekce střídavého napětí. Měřič detekuje přítomnost napětí v izolovaném vodiči a může také indikovat fázový vodič.
- LINE - kontaktní detekce střídavého napětí, funguje jako tradiční tester. Po zasunutí měřicí sondy do otvoru zásuvky se v případě přítomnosti fáze na displeji objeví čtyři pomlčky, rozsvítí se signální LED a zazní přerušovaný zvukový signál.
- AUTO - automatické nastavení rozsahu měření. Při měření neznámých hodnot pomocí měřicího přístroje s ručním nastavením rozsahu pomocí kolečka by se měla měření provádět postupně od největšího rozsahu po nejpřesnější. V opačném případě hrozí poškození zařízení. Na druhou stranu u multimetru s funkcí AUTO stačí provést jedno měření a přístroj automaticky najde optimální rozsah. Měřič se ve výchozím nastavení spustí v režimu AUTO.
- RAN - manuální změna rozsahu měření
- DATA HOLD - udržování aktuálně naměřené hodnoty na displeji
- INR - Měření rozběhového proudu pomocí zkušebních kleští. Měřič změří rozběhový proud 80 ms po spuštění zařízení.
Technické údaje:
- Index: YT-730933
- Čárový kód: 5906083105777
- Hmotnost: 0.55 kg
- Měření teploty: -30 ~ +1000 ˚C
- Měření kapacity: 0-100 mF
- Měření střídavého napětí: 0-750 V a.c.
- Zvukový signál: ano
- Měření odporu: 0-60 MΩ
- Teplota skladování: -10 ~ +50 ˚C
- Test baterie: ano
- Podržení dat: ano
- Střídavý proud: 0-1000 A
- Frekvence vzorkování: 3krát za sekundu
- Typ baterie: 3x1,5 V; AAA
- Typ zobrazení: LCD
- Test diod: ano
- Maximální průměr drátu, který se měří pomocí svorek: 25 mm
- Funkce svítilny: ano
- Maximální otevření svorky: maximální šířka svorky: 25 mm
- Podsvícení LED: ano
- Rozsah zobrazení: 6000
- Napájení: bateriové
- Stejnosměrný proud: 0-1000 A
- Bezkontaktní detekce napětí NCV: ano
- Rozměry: 194x75x35 mm
- Automatické vypnutí: 15 min
- TRUE RMS: ano
- Rozsah provozních teplot: 0 ~ 40 ˚C
- Indikátor slabé baterie: ano
- Zkouška vodivosti: ano
- Záznam špičkové hodnoty: ano
- Použití: elektrické
- Materiál: ABS
- Test spojitosti obvodu: 0-50 Ω
- Automatický rozsah měření: ano
- Relativní provozní vlhkost Rh: <75 %
- Měření stejnosměrného napětí: 0-1000 V d.c.
- Měření frekvence: 0-10 MHz
Další informace:
- lCD displej, maximální zobrazený výsledek: 6000
- osvětlení displeje a pole svorek
- akustický signál při zkoušce spojitosti pro odpory nižší než 50Ω
- kleště se rozšíří na 25 mm

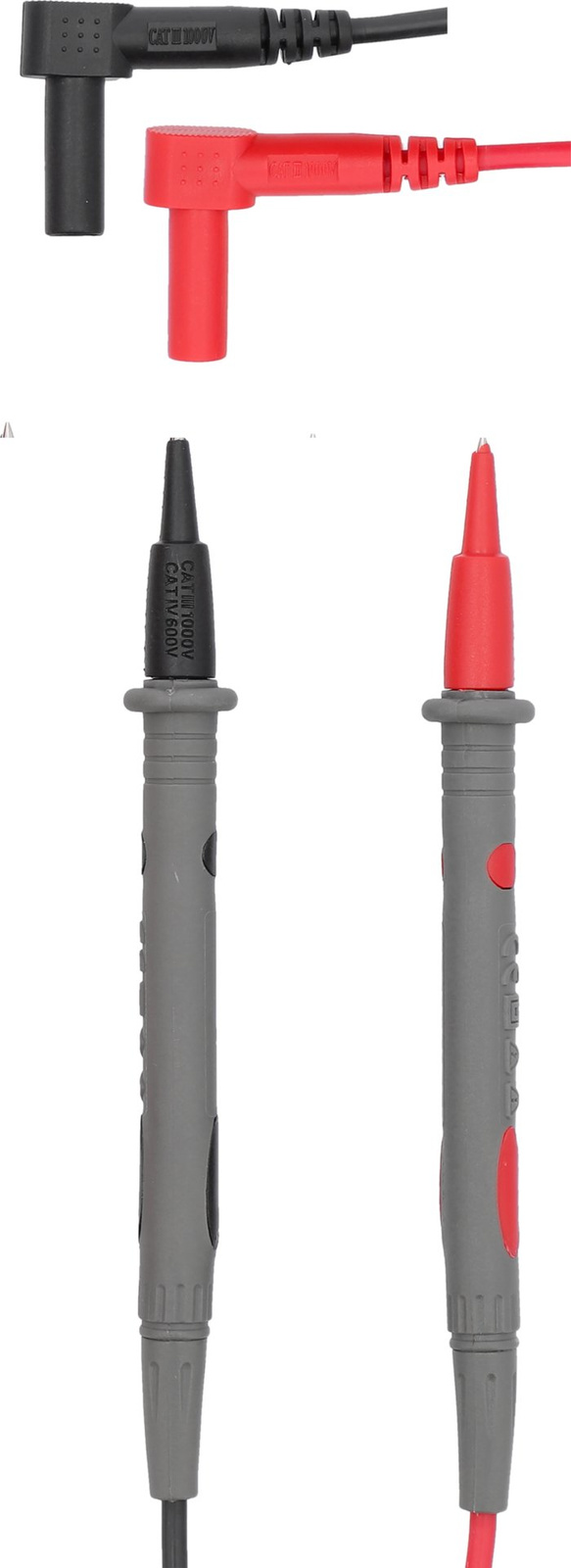

- 14 cm dlouhé měřicí sondy
- délka kabelu včetně sond: 103 cm
- průměr kabelu včetně izolace: 3,6 mm

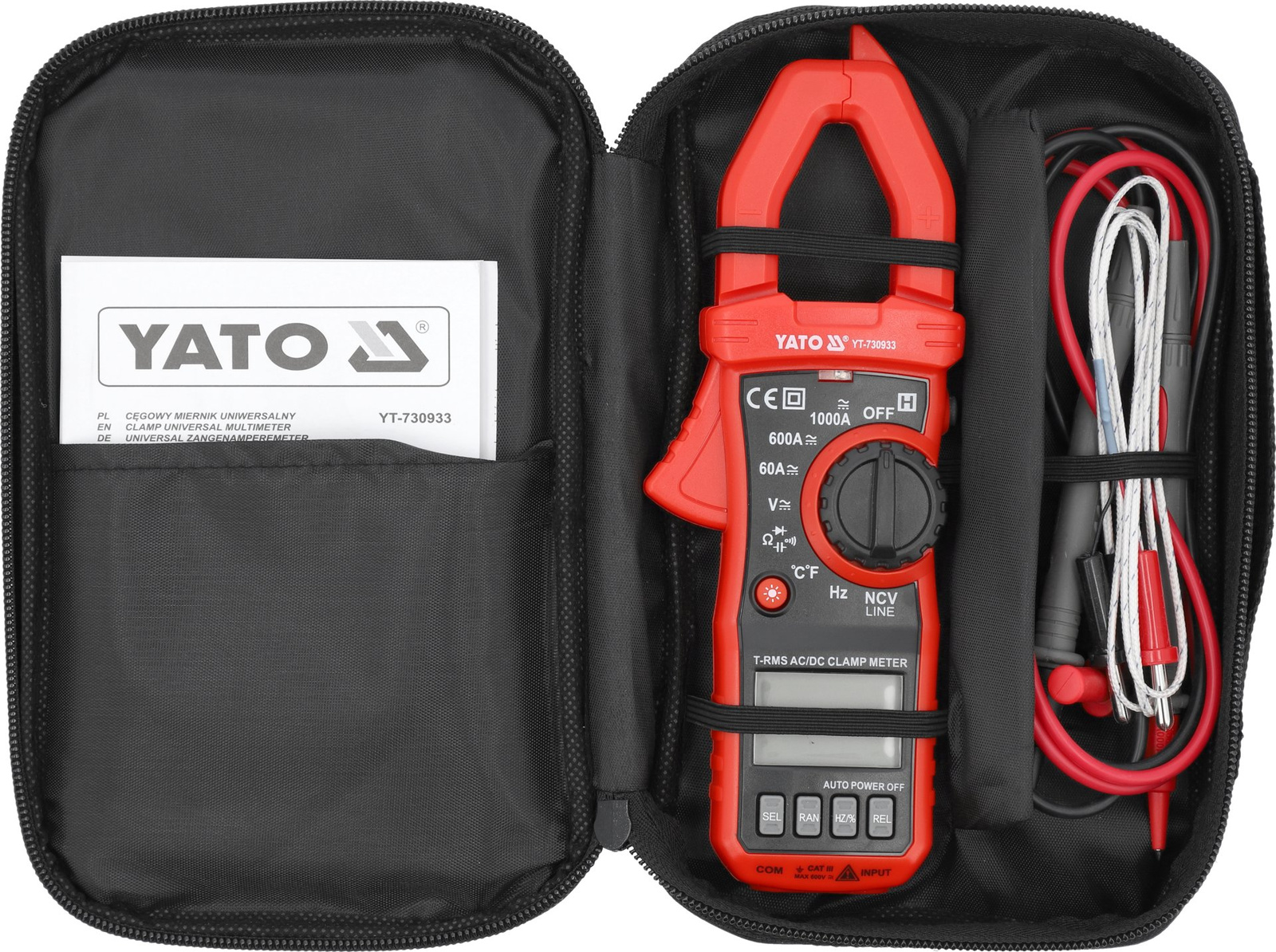

- kryt je součástí dodávky
- konstrukce s ochranou proti přetížení
- automatické vypnutí měřiče po 15 minutách nečinnosti
- možnost vypnout režim automatického vypnutí
- indikátor slabé baterie
- napájení: tři baterie 1,5 V (AAA)
Pozor!
Měření proudu klešťovými měřiči se provádí pouze na jednom vodiči, jednom vodiči. Upnutí svorek na vícežilovém kabelu bez oddělení jednoho vodiče ukáže nesprávný výsledek nebo nulový průtok proudu.
