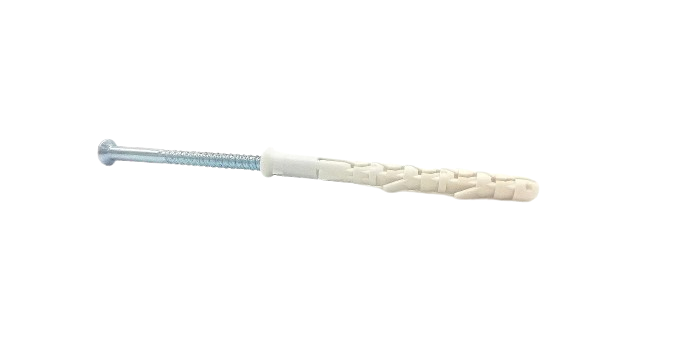

Rámová fasádní hmoždinka Arvex pro otvíravé stěny ASL 10/80

Rámová hmoždinka: Nylonová objímka s dlouhou dilatační zónou, šroub se zápustnou hlavou, křížová drážka pozidriv, bíle pozinkováno.

Pro instalaci do následujících materiálů: stěny z vápenopískových cihel, dutých cihel, sítových cihel, děrovaných cihel a jiných dutých cihel, lehký beton, pemza a podobné stavební materiály.

Vlastnosti produktu:

• šroub z uhlíkové oceli chráněný proti korozi bílým zinkováním
• objímka hmoždinky z vysoce kvalitního polyamidu (nylon 100%) odolná proti destruktivním procesům stárnutí, venkovním podmínkám a teplotám od -40°C do +100°C
• rozšířená expanzní zóna zaručuje maximální pevnost dutých cihel a otvorových materiálů
• speciální vnitřní tvar hmoždinky chrání před předčasným roztažením
• antirotační křídla zabraňují otáčení hmoždinky v otvoru při montáži
• výstupky objímky vyplňují prázdná místa a pomocí přepážek v podkladu zablokují hmoždinku
• tupý závit na šroubech hmoždinku neprořízne a při zašroubování ji maximálně roztáhne
• dlouhé pouzdro hmoždinky dokonale chrání šroub proti korozi a umožňuje nejpohodlnější průchozí instalaci
• okamžitá nosnost a maximální bezpečnost díky speciálně vyvinuté geometrii šroubu a pouzdra
• národní technické hodnocení Výzkumného ústavu stavebního (ITB)

Technické údaje:

• průměr objímky zástrčky a otvoru v substrátu (d₀): 10 mm
• délka pouzdra hmoždinky (l): 80 mm
• minimální hloubka otvoru (h₀): 90 mm
• průměr šroubu (d₁): 7,0 mm
• délka šroubu (l₁): 85 mm
• Velikost slotu pozidriv (ps): 3
• maximální tloušťka připevňovaného materiálu (tj_max): 10 mm

Instalace:

• bez použití kladiva vyvrtáme otvory do podkladu skrz upevněný materiál o průměru a hloubce uvedené v tabulce
• lehkým úderem kladiva do hlavy šroubu umístíme hmoždinku do otvoru, dokud límec hmoždinky nedosedne na upevněný materiál
• dotáhněte šroub šroubovákem nebo šroubovákem s vhodnou pozidrivovou špičkou
• montáž je dokončena a montáž je připravena přijmout zátěž
