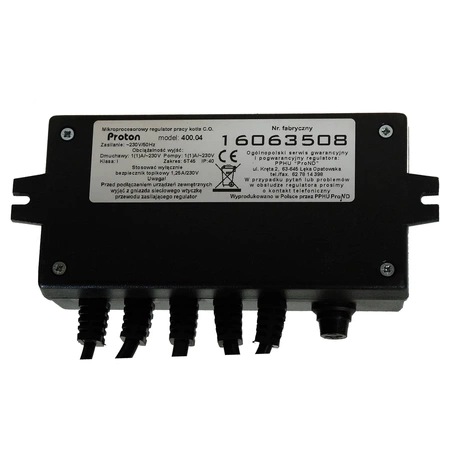

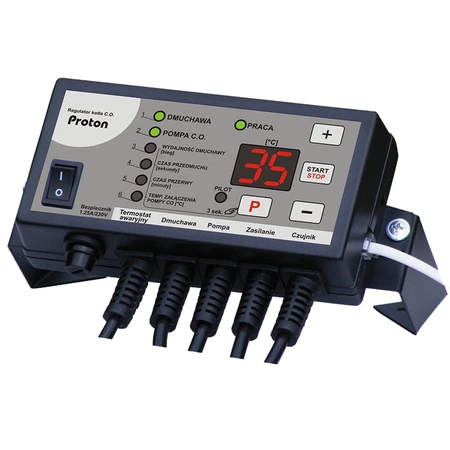

Regulátor Domer Proton pro napájecí kotel CO 400.04

Regulátor PROTON je nejnovějším modelem regulátoru a zároveň nástupcem jednoho z nejspolehlivějších regulátorů na trhu - regulátoru YETI.

Mikroprocesorový regulátor PROTON je určen pro řízení provozu dmychadla a oběhového čerpadla v instalacích ústředního vytápění a má výstup pro připojení dálkového ovládání.

• Nejdůležitější funkce regulátoru PROTON:
• Plynulá regulace otáček dmychadla - NOVÝ ALGORITHM
• Regulátor PROTON má možnost nastavit maximální a minimální otáčky dmychadla, což umožňuje přesně zvolit výkon, při kterém bude dmychadlo pracovat.

Postupné zapínání dmychadla z minimálních na maximální otáčky prodlužuje životnost motoru a zabraňuje náhlému spalování plynů nashromážděných v kotli (tzv. střílení).
U soutěžních regulátorů je za výkon dmychadla zodpovědný pouze jeden parametr - v regulátoru PROTON lze nastavit minimální a maximální otáčky.

Funkce proti zamrznutí
Pod 5°C regulátor zapne oběhové čerpadlo, které zpozdí zamrzání některých prvků systému ústředního vytápění (těch nejvíce exponovaných).

Funkce proti zastavení
Po topné sezóně se každých 14 dní na 1 minutu zapne oběhové čerpadlo - zabrání se tím stagnaci čerpadla v létě - funkce funguje při zapnutém regulátoru.

Automatické ukládání nastavení
Regulátor má automatické uložení nastavení v případě výpadku proudu a návrat k dříve provedenému provozu po obnovení napájení.

Návrat k továrnímu nastavení
Regulátor má možnost návratu do továrního nastavení.

Tato funkce je užitečná, když nezkušená obsluha regulátoru neseřídí.
Samočinný havarijní termostat

Uživatelsky programovatelné parametry
Doba profouknutí, doba přestávky mezi profouknutím, maximální a minimální otáčky dmychadla, teplota aktivace oběhového čerpadla, teplota vypnutí regulátoru.

Parametry programovatelné instalačními techniky
Kromě konfiguračního režimu dostupného pro každého uživatele má regulátor PROTON speciální režim, který umožňuje nastavení servisních parametrů (dodatečný servisní manuál).
Servisní režim umožňuje naprogramovat:
charakteristika dmychadla - díky tomuto parametru může náš regulátor pracovat s jakýmkoliv dmychadlem dostupným na trhu (až do konkrétního maximálního výkonu)
výkon dmychadla při foukání - rozhodujeme s jakým výkonem má dmychadlo při foukání pracovat
rozsah snížení otáček dmychadla – o kolik stupňů před nastavenou teplotou se mají otáčky dmychadla snížit
minimální teplota kotle

MOŽNOST DÁLKOVÉHO OVLÁDÁNÍ
K regulátoru PROTON lze připojit panel dálkového ovládání nebo pokojový termostat.

Připojení vzdáleného panelu umožňuje regulátoru pracovat ve dvou režimech: pokoj a kotel.

• Připojení standardního pokojového termostatu umožňuje udržovat nastavenou teplotu v místnosti.
• Díky dálkovému ovládání můžeme v místnosti udržovat stálou teplotu, což šetří palivo až 30 %.
• Technické údaje:
• Hystereze: 1°C
• Rozsah snížení rychlosti: 6°C
• Reakční doba: 30 minut
• Teplota aktivace oběhového čerpadla: 25-70°C
• Rozsah nastavení teploty: 35-90°C
• Minimální rychlost ventilátoru: 1 stupeň
• Teplota vypnutí regulátoru: 25-50°C
• Spínací teplota externího hardwarového havarijního termostatu: cca 90°C
• Teplota aktivace vnitřního hardwarového nouzového termostatu: přibližně 93°C
• Teplota aktivace termostatu nouzového programu: 92°C
• Okolní teplota během provozu regulátoru: 5-45°C
• Napájecí napětí: ~230V
• Provozní rozsah teplotního čidla: 1-100°C
• Zatížitelnost výstupu čerpadla (~230 V): 100W
• Zatížitelnost výstupu dmychadla (~230 V): 100W
• Příkon regulátoru: 2W
• Aktivace čerpadla při nízkých teplotách: pod 5°C
• Zapnutí čerpadla na 1 minutu každých 14 dní: zabrání to stagnaci čerpadla po topné sezóně (podmínkou pro fungování této funkce je zapnutý regulátor)
• Rozměry regulátoru (délka, šířka, tloušťka): 145 x 75 x 40 mm
• Rozteč otvorů pro montáž na stěnu: 161mm
